▍产品概述

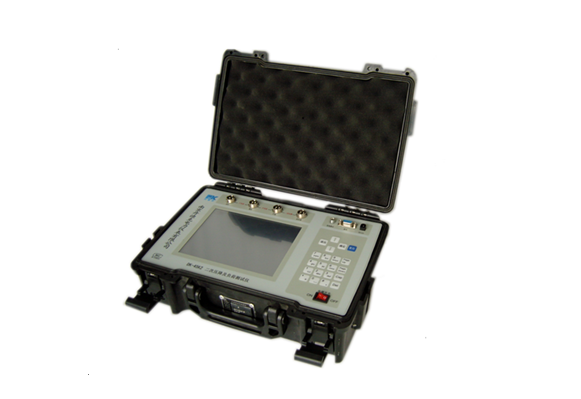

发电厂与变电站的高压电能计量装置以及大量用户的电能计量装置的稳定性与计量准确性关系到发电、送电、供电及用户多方的利益。为保证计量准确,必须按照SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》进行检验。 WK-45K2二次压降及负荷测试仪是基于高端测试技术、嵌入式微处理技术、大规模电子线路设计等技术,并在符合国家相关规程的前提下研制出来的。该产品测试数据准确,精度高;产品可靠稳定,功能强大;同时解决了二次压降及二次负荷工作强度大、操作繁琐等问题。
二次压降及负荷测试仪同时具有电压互感器二次回路压降测试、互感器二次负荷功能于一身,方便现场开展计量装置现场检定工作
Ø 内部具有大功率的锂电池作为仪器工作电源,纯净的电源带来更稳定、更精确的测量数据,同时方便开展现场检定工作
Ø 采用640×480高分辨率大屏幕液晶显示,具有人性化的界面及操作设计,使用触摸屏辅助操作,使操作变的更加方便、快捷
Ø 采用精准的软件算法,测量数据的准确性进一步提高
Ø 具有智能判断外接线状况,提示接线错误、变比、极性错误等
Ø 自动对测试数据进行化整,并判断是否超差
Ø 直接出具现场检定结论,合格或不合格
Ø 大规模存贮器可存储现场测试数据多达1000条
Ø 有配套的上位机管理软件,具有对测试数据管理及相关报表打印等功能
Ø 采用工程塑料模具机箱防震、防压,保障现场操作人员的安全和设备安全
1 :整机通用技术指标
①整机准确度:1级
基本误差:
DX=± K(X×1%+Y×1%±DX)
DY=± K(X×1%+Y×1%±DY)
注: ΔX——同相分量基本误差允许值;
ΔY——正交分量基本误差允许值;
K——仪器常数,K=1;
X——同相测量盘示值的绝对值;
Y——正交测量盘示值的绝对值;
DX,DY——测量盘最小分度值或量化值;
②工作电压、工作电流、百分表准确度:1级
③工作电压范围:5V~120V
⑤ΔV测量范围:0.01V~200V(压降) 0.1mV~200V(PT或阻抗)
⑦钳表电流测量范围:10 mA~6A
⑧频率测差范围:40 Hz~60 Hz 分辨率:0.1 Hz
2: 二次压降测试
①测量范围: f: 0.000%~200.0%
δ: 0.00′~999.9′
②工作电压范围:45V~120V
3: 二次负荷测试
①阻抗测量范围:0.0000Ω~100.0Ω
0.00VA~1000VA(5A)
②导纳测量范围:0.000mS~100.0mS
0.00VA~1000VA(100V)
③工作电压范围:45V~120V
